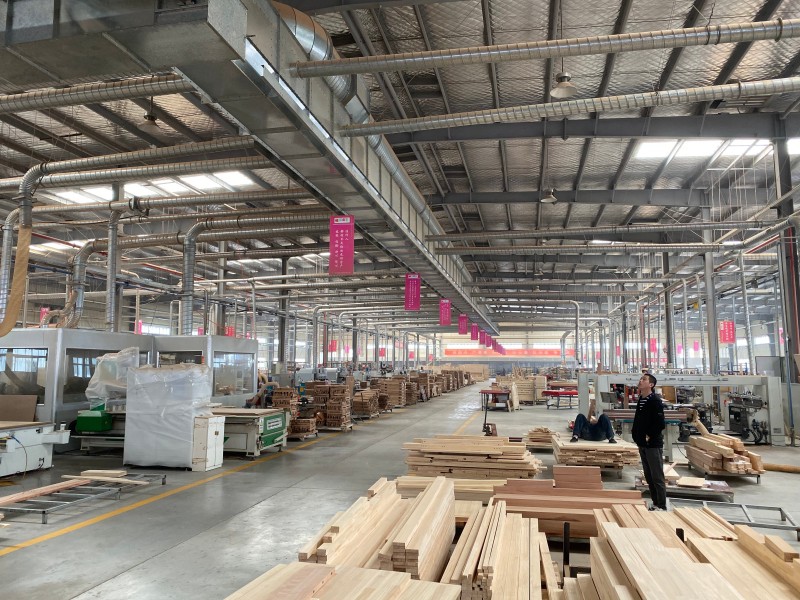

Grande fábrica de móveis

Este projeto apresenta um sofisticado sistema centralizado de coleta de pó projetado para uma instalação de alta capacidade que produz móveis de madeira maciça e painéis. A filosofia central do projeto concentra-se na maximização da eficiência operacional, garantindo ao mesmo tempo um ciclo de vida sustentável do equipamento.





Eficiência Inteligente: VFD (Variable Frequency Drive) ajusta a potência de sucção em tempo real com base nas máquinas ativas. Economiza 35% em energia.

Confiabilidade modular: Vários ventiladores garantem tempo de inatividade zero. Se um ventilador parar, a fábrica continuará funcionando.

Filtragem Híbrida: A mídia especializada captura lascas de madeira pesadas e poeira ultrafina do painel.

Proteção do ciclo de vida: Sensores de manutenção preditiva integrados e proteção contra explosão com certificação ATEX para prolongar a vida útil do sistema e garantir a segurança.



Métricas-chave	Especificações
Escala do Projeto	Capacidade anual: 60.000 conjuntos
Fluxo de ar total	120.000$m^3/h$
Sistema de energia	132 kW (equipado com controle inteligente VFD)
Nível de emissão	$< 5mg/m^3$ (Excedendo os padrões da UE)



Desafios de coleta de poeira em grandes fábricas de móveis



Uma grande instalação de produção de móveis pode operar vários tipos de máquinas simultaneamente, com cada processo gerando diferentes características de poeira e cavacos. O sistema de extração deve levar em conta tanto os requisitos individuais da máquina quanto a demanda combinada da rede de produção.

Processo de Produção	Desafio de coleta de poeira	Consideração do projeto do sistema
Serrar e aplainar madeira maciça	Lascas de madeira grandes, aparas e serragem	Dimensões adequadas do duto e transporte confiável de cavacos
Usinagem e roteamento CNC	Geração de cavacos de alto volume e partículas finas transportadas pelo ar	Conexões de extração no nível da máquina e fluxo de ar suficiente
Serrar e furar painéis	Poeira gerada em múltiplas estações de processamento	Dutos ramificados coordenados e distribuição de fluxo de ar
Borda de borda	Partículas finas provenientes de operações de corte e acabamento	Coleta localizada em pontos geradores de poeira
Lixamento e preparação de superfície	Poeira fina que pode se espalhar pelas áreas circundantes	Filtragem apropriada e captura eficaz da fonte
Várias linhas de produção	Demanda de extração variável conforme as máquinas iniciam e param	Regulação do fluxo de ar baseada na demanda e gerenciamento da capacidade do ventilador

O número total de máquinas por si só não determina a capacidade necessária do sistema. As especificações da máquina, as condições simultâneas de operação, a resistência dos dutos e as características do pó gerado também devem ser avaliadas.



Configuração do sistema centralizado de coleta de poeira LUFMAX



1. Captura de poeira em nível de máquina

Cada máquina conectada requer um arranjo de extração adequado às suas saídas de pó e condições de operação. As coifas de extração, as portas da máquina e as conexões de derivação acumulam poeira próximo ao ponto de geração.

Para fábricas que processam madeira maciça e painéis de engenharia, a rede de extração deve levar em conta as diferenças entre cavacos mais pesados, aparas e pó de lixamento mais fino.

2. Rede de dutos projetada

Os dutos transportam o material coletado de estações de produção individuais para o equipamento central de filtragem. Os dutos principais, conexões de ramificação, válvulas e roteamento são projetados de acordo com o layout da fábrica e o fluxo de ar necessário em cada máquina.

O dimensionamento adequado dos dutos e o equilíbrio do fluxo de ar ajudam a reduzir o risco de sucção inadequada, resistência excessiva e acúmulo de poeira na rede de transporte.

3. Filtragem Centralizada

A unidade de filtragem separa a poeira coletada do ar transportado. Dependendo da aplicação, o sistema pode incorporar configurações adequadas de pré-separação e filtro de mangas ou cartucho.

O meio filtrante, os métodos de limpeza e a capacidade de filtração devem ser selecionados de acordo com as características do pó, carga esperada, requisitos de manutenção e limites de emissão aplicáveis.

4. Sistema modular multiventilador

Os sistemas centralizados de coleta de pó LUFMAX podem usar um arranjo modular de múltiplos ventiladores para dar suporte às mudanças na demanda de produção. O sistema de controle pode ativar os módulos de ventilador necessários de acordo com a carga operacional, em vez de depender exclusivamente de um único ventilador funcionando continuamente em plena capacidade.

Esta abordagem suporta a operação baseada na demanda e permite que módulos de ventiladores individuais sejam mantidos de forma independente, sujeito à configuração do sistema e aos requisitos operacionais.

5. Regulação Inteligente do Fluxo de Ar

Um sistema de controle centralizado pode coordenar a operação do ventilador e a regulação do fluxo de ar nas zonas de produção conectadas. O monitoramento da pressão e as válvulas de controle adequadas ajudam a gerenciar as diferenças na demanda de extração entre máquinas.

A estratégia de controle deve ser desenvolvida em torno do cronograma real de operação da máquina, da resistência do sistema e das condições de extração necessárias.

6. Descarga automatizada de poeira

A poeira e os cavacos coletados devem ser removidos do equipamento de filtração e transferidos para um local apropriado de armazenamento ou manuseio. Dependendo da escala de produção e do projeto do sistema, isso pode incluir tremonhas, válvulas rotativas, recipientes de coleta ou equipamentos de transporte.

A capacidade de descarga de poeira deve ser compatível com o volume de resíduos esperado para evitar acumulações que possam interferir na operação contínua.



Por que usar um sistema centralizado de coleta de pó para uma grande fábrica de móveis?



Recurso do sistema	Valor Operacional
Extração multimáquina	Conecta múltiplas estações de produção através de uma rede de dutos coordenada
Controle inteligente do ventilador	Combina a capacidade ativa do ventilador com as mudanças na demanda de extração
Configuração de ventilador modular	Suporta operação escalonada e manutenção independente de módulos de ventilador
Filtragem centralizada	Consolida a separação de poeira e a manutenção do filtro
Dutos projetados	Distribui a capacidade de extração de acordo com os requisitos da máquina
Descarga de poeira automatizada	Apoia a coleta organizada e o manuseio de resíduos de produção
Planejamento de sistema expansível	Permite que futuras alterações de capacidade e layout sejam consideradas durante o projeto do sistema

O consumo real de energia, o desempenho da coleta de poeira e os requisitos de manutenção dependem do dimensionamento do equipamento, da qualidade da instalação, dos cronogramas de operação e da condição do sistema.



Coleta de pó centralizada versus coletores de pó individuais



Para uma grande fábrica de móveis, a escolha entre extração centralizada e coletores individuais depende da escala de produção, da disposição da máquina e dos requisitos operacionais.

Fator de Avaliação	Sistema centralizado de coleta de poeira	Coletores de pó individuais
Equipamento conectado	Múltiplas máquinas e áreas de produção	Uma máquina ou um pequeno grupo de máquinas
Dutos	Rede compartilhada de dutos projetados	Conexões curtas e dedicadas
Controle do ventilador	Pode coordenar a capacidade entre máquinas conectadas	Geralmente controlado na unidade individual
Manutenção	Acesso centralizado a equipamentos de filtragem e descarga de poeira	Manutenção distribuída em unidades separadas
Planejamento de instalação	Requer cálculos de fluxo de ar e projeto de duto em nível de sistema	Geralmente mais simples para aplicações isoladas
Aplicação adequada	Grandes fábricas de móveis e instalações de marcenaria multilinhas	Pequenas oficinas ou máquinas independentes

Para grandes instalações com utilização variável de máquinas, um sistema centralizado pode simplificar o gerenciamento de poeira e coordenar a demanda de extração em todas as zonas de produção. Os coletores individuais podem permanecer adequados para estações de trabalho isoladas ou áreas onde não é prático conectar-se à rede central.



Considerações de segurança e manutenção de longo prazo



O pó de madeira e alguns pós de painéis projetados podem apresentar riscos de pó combustível. Um sistema de extração centralizado deve, portanto, ser projetado em torno das propriedades do material coletado, das potenciais fontes de ignição e dos requisitos de segurança aplicáveis.

Área	Consideração de engenharia
Avaliação do perigo de poeira	Avalie as características combustíveis do material processado
Equipamento de filtragem	Selecione meios filtrantes e arranjos de limpeza adequados
Dutos	Revise a velocidade de transporte de poeira, os riscos de deposição e o acesso de inspeção
Ventilador e equipamento elétrico	Avaliar a adequação ao ambiente de instalação e aos perigos identificados
Proteção contra explosão	Especifique ventilação, isolamento, supressão ou outras medidas apropriadas quando necessário
Manutenção do filtro	Monitore a queda de pressão, a condição do filtro e o desempenho de limpeza
Descarga de poeira	Evite o acúmulo excessivo e garanta um manuseio confiável de resíduos
Monitoramento do sistema	Verifique o fluxo de ar, a operação do ventilador e o desempenho do sistema de controle

As medidas de proteção necessárias dependem da avaliação de risco específica do local e dos regulamentos aplicáveis. Eles devem ser estabelecidos durante o projeto de engenharia, em vez de serem considerados recursos padrão de cada instalação.



Sistemas personalizados de coleta de pó para fábricas de móveis



LUFMAX avalia projetos centralizados de coleta de pó de acordo com o maquinário da fábrica, requisitos de produção e condições de instalação.

Parâmetro de projeto	Informações necessárias
Produção de fábrica	Móveis de madeira maciça, móveis de painel ou produção mista
Máquinas conectadas	Fresas CNC, serras, plainas, moldadoras, lixadeiras e furadeiras
Quantidades de máquinas	Número de máquinas e pontos de extração
Cronograma operacional	Máquinas funcionando simultaneamente, turnos de produção e horas de operação
Requisitos de fluxo de ar	Fluxo de ar e pressão necessários em pontos de extração individuais
Layout de dutos	Desenhos de fábrica, posições da máquina, roteamento e altura de instalação
Configuração de filtragem	Características de poeira, carga e desempenho de filtragem necessário
Configuração do ventilador	Demanda total do sistema, carga operacional e requisitos de controle
Descarga de poeira	Volume de resíduos, arranjos de armazenamento e método de manuseio
Requisitos de segurança	Avaliação do risco de poeira e padrões de proteção aplicáveis
Expansão futura	Linhas de produção planejadas, máquinas adicionais e requisitos de capacidade

Com base nessas informações, o sistema pode ser avaliado quanto à capacidade do ventilador, dimensionamento do duto, configuração de filtragem, lógica de controle e arranjos de descarga de poeira.



Solicite uma proposta de sistema centralizado de coleta de poeira da LUFMAX



A LUFMAX fornece soluções centralizadas de coleta de pó para fábricas de móveis e instalações industriais de marcenaria que exigem extração coordenada em múltiplas linhas de produção.

Para a fabricação de móveis em grande escala, o projeto do sistema precisa levar em conta os cronogramas de operação da máquina, a distribuição do fluxo de ar, a filtragem, a descarga de poeira e a manutenção de longo prazo. Uma configuração baseada nas condições reais de produção pode ajudar a evitar tanto a capacidade de extração insuficiente como a operação desnecessária do equipamento.

Compartilhe o layout da sua fábrica, a lista de máquinas, o cronograma operacional e os requisitos de coleta de pó com a LUFMAX para discutir um sistema centralizado de coleta de pó adaptado às suas instalações de fabricação de móveis.
