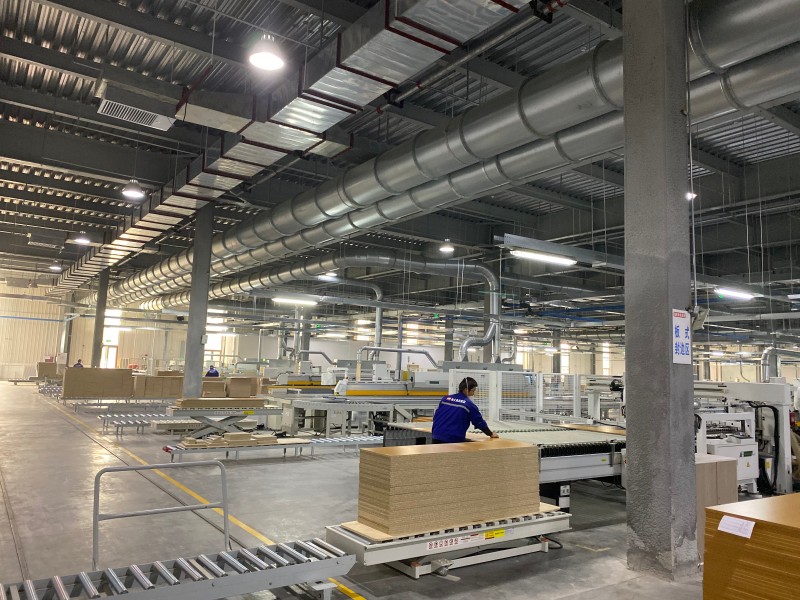

Fábrica de móveis de painel

As fábricas de móveis de painéis automatizados em grande escala muitas vezes lutam com as enormes quantidades de poeira fina geradas por centros CNC de alta velocidade e linhas automáticas de colagem de bordas. Se a pressão de extração for insuficiente, a poeira se acumula nos trilhos e sensores de precisão, acionando alarmes do equipamento e dispendiosos períodos de inatividade. Além disso, os sistemas convencionais carecem de detecção inteligente para ajustar o fluxo de ar com base na comutação da linha, levando a um enorme desperdício de energia durante o modo inativo. Em um ambiente de produção acelerado, qualquer limpeza manual ou falha no sistema cria um efeito dominó, atrasando toda a programação de pedidos.





LUFMAX oferece uma solução perfeita ao integrar tecnologia inteligente de controle de barramento diretamente em seu fluxo de produção automatizado. Nossos sistemas VFD adaptativos garantem pressão negativa ideal para cada máquina, prolongando significativamente a vida útil dos fusos e sensores de precisão. Equipados com filtragem industrial contínua por jato pulsante, nossos sistemas suportam operação ininterrupta 24 horas por dia, 7 dias por semana, mantendo o pico de potência de sucção mesmo sob cargas máximas de produção. Ao permitir a operação não tripulada e matrizes de ventiladores de alta eficiência, a LUFMAX não apenas garante uma limpeza perfeita para processos de colagem de bordas e perfuração, mas também fornece uma base robusta e com tempo de inatividade zero para fabricação contínua em grande escala.



Desafios de coleta de poeira em fábricas de móveis de painel



Diferentes processos de produção geram diferentes tipos e quantidades de poeira. Um sistema de extração de pó adequado deve levar em conta essas diferenças ao determinar o fluxo de ar, os pontos de coleta, as dimensões do duto e os requisitos de filtragem.

Processo de Produção	Poeira e resíduos gerados	Considerações sobre extração de poeira
Corte e roteamento CNC	Partículas finas de madeira, pó de painel e lascas	Gabinete da máquina, portas de extração e fluxo de ar suficiente no ponto de corte
Serrar painel	Serragem, lascas e partículas transportadas pelo ar	Extração nas saídas de lâmina de serra e coleta de máquinas
Borda de borda	Poeira fina, partículas cortantes de bordas e pequenos cavacos	Coleta em estações de corte, raspagem e acabamento
Perfuração e mandrilamento	Lascas localizadas e partículas finas	Conexões de extração adaptadas à estrutura da máquina
Lixamento de painel	Poeira fina transportada pelo ar e resíduos de lixamento	Captura eficaz da fonte e filtragem apropriada
Produção multilinha	Poeira de várias máquinas operando simultaneamente	Balanceamento de fluxo de ar, controle de dutos ramificados e operação coordenada do ventilador

O sistema deve ser projetado em torno do maquinário e das condições operacionais reais. Conectar mais máquinas a um coletor sem verificar a demanda combinada de fluxo de ar pode levar à extração insuficiente em estações de trabalho individuais.



Configuração centralizada do sistema de extração de poeira



Um sistema centralizado de extração de poeira conecta várias máquinas geradoras de poeira a uma rede de coleta comum. A LUFMAX pode avaliar a configuração do sistema de acordo com o número de máquinas conectadas, requisitos de produção, espaço de instalação e capacidade necessária de tratamento de poeira.

1. Captura de poeira na fonte

As coifas de extração e as portas da máquina acumulam poeira à medida que ela é gerada durante o corte, fresagem, perfuração e lixamento. A captura eficaz da fonte reduz a quantidade de poeira que escapa para a oficina.

A interface de coleta deve corresponder ao projeto da máquina e ao tipo de material que está sendo processado.

2. Dutos e distribuição de fluxo de ar

Um duto principal e uma rede de dutos ramificados transportam a poeira coletada de máquinas individuais para o equipamento de filtragem. O diâmetro do duto, o roteamento, as conexões dos ramais e a distribuição do fluxo de ar precisam ser avaliados em conjunto.

Para linhas de produção com diferentes programações operacionais, o controle do fluxo de ar pode ajudar a adequar a demanda de extração às máquinas em operação.

3. Separação e filtragem de poeira

A seção de filtragem separa a poeira do ar transportado. Dependendo da aplicação, o sistema pode incorporar pré-separação por ciclone, filtração por filtros de mangas ou outras tecnologias adequadas de coleta de pó.

A seleção do filtro deve levar em conta as características das partículas, carga de poeira, fluxo de ar necessário, acesso para manutenção e requisitos de emissão aplicáveis.

4. Ventilador e sistema de controle

O ventilador fornece o fluxo de ar e a pressão necessários para transportar a poeira através da rede de dutos e do equipamento de filtragem. A seleção do ventilador deve considerar a resistência total do sistema e as condições operacionais das máquinas conectadas.

Quando apropriado, o controle de frequência variável ou uma configuração modular de múltiplos ventiladores pode ser considerado para ajustar a operação às mudanças nas cargas de produção.

5. Descarga e coleta de poeira

O pó recolhido e as aparas de madeira requerem uma disposição adequada de descarga e armazenamento. Dependendo do projeto do sistema, isso pode incluir recipientes de coleta, tremonhas, válvulas rotativas ou equipamentos de transporte.

O método de descarga deve ser adequado ao tipo e volume de resíduos gerados e aos arranjos de manuseio de materiais da fábrica.



Considerações de sistema recomendadas para diferentes linhas de produção



Requisito de fábrica	Considerações de projeto recomendadas
Várias máquinas CNC	Compatibilidade máquina-porta, demanda combinada de fluxo de ar e balanceamento de ramificação
Serras automáticas de painel	Coleta no gabinete da serra e transporte eficaz de cavacos
Orlas de alto volume	Extração em pontos de corte e raspagem
Produção intensiva de lixamento	Captura de poeira fina, seleção de filtros e frequência de manutenção
Várias linhas de produção	Rede central de dutos, regulação do fluxo de ar e controle coordenado
Operação contínua de fábrica	Limpeza de filtros, capacidade de descarga de poeira, acesso para manutenção e redundância de equipamentos quando necessário

A configuração final do equipamento deve ser baseada na lista de máquinas, cronograma de operação, propriedades de poeira e avaliação de engenharia específica do local.



Por que considerar um sistema centralizado para produção de móveis de painel?



Um sistema centralizado pode simplificar o gerenciamento de poeira quando diversas máquinas operam em uma grande área de produção.

• Coleta multimáquina: Conecta equipamentos adequados de corte, fresagem, perfuração, colagem de bordas e lixamento a uma rede de extração coordenada.

• Gerenciamento integrado do fluxo de ar: Permite que o layout do duto e a capacidade do ventilador sejam avaliados em relação à demanda real de produção.

• Manutenção centralizada: Consolida equipamentos de filtragem e descarga de poeira para simplificar a inspeção e manutenção de rotina.

• Planejamento flexível do sistema: Suporta roteamento de duto específico de layout e expansão futura quando considerado durante o projeto inicial.

• Gestão do ambiente de produção: Ajuda a controlar o acúmulo de poeira ao redor das máquinas conectadas e reduz a propagação da poeira capturada no processo.

O desempenho real da extração e o custo operacional dependem do dimensionamento do sistema, dos gabinetes da máquina, da resistência do duto, da condição do filtro e dos padrões de produção.



Considerações de segurança e manutenção



O pó de madeira e de painéis projetados pode apresentar riscos de incêndio e pó combustível sob certas condições. O equipamento de extração de poeira deve, portanto, ser selecionado e instalado tendo em mente as propriedades do material, as possíveis fontes de ignição e os requisitos de segurança locais aplicáveis.

Considerações importantes incluem:

Artigo	Consideração de engenharia
Poeira combustível	Avalie a explosividade da poeira e determine as medidas de proteção necessárias
Fontes de ignição	Avalie os riscos de faíscas, aterramento, ligação e outras proteções específicas da aplicação
Equipamento de filtragem	Selecione meios filtrantes e métodos de limpeza adequados
Dutos	Revise o fluxo de ar, os riscos de deposição de poeira, o acesso para inspeção e os requisitos de aterramento
Descarga de poeira	Evitar a acumulação excessiva e estabelecer procedimentos adequados de tratamento de resíduos
Manutenção de rotina	Monitore a condição do filtro, queda de pressão, fluxo de ar e operação de descarga

A ventilação de explosão, o isolamento, a supressão ou a detecção de faíscas devem ser especificados quando exigido pela avaliação de perigo de poeira e pelos padrões aplicáveis. Não se deve presumir que esses recursos estejam incluídos em todas as configurações do sistema.



Sistemas personalizados de extração de poeira para fábricas de móveis de painel



LUFMAX pode avaliar os requisitos de coleta centralizada de poeira para a produção de móveis de painel com base nas seguintes informações do projeto.

Parâmetro de personalização	Informações necessárias
Layout de fábrica	Desenhos de oficina, zonas de produção e espaço de instalação disponível
Máquinas conectadas	Tipos de máquinas, quantidades, dimensões da porta de extração e layouts de equipamentos
Cronograma operacional	Operação simultânea de máquinas, turnos e horas de produção
Características da poeira	Material do painel, características das partículas e carga de poeira esperada
Requisitos de fluxo de ar	Fluxo de ar de extração necessário em cada máquina e demanda total do sistema
Dutos	Roteamento, conexões de derivação, altura de instalação e espaço disponível
Filtração	Método de separação adequado, meio filtrante e arranjo de limpeza
Descarga de poeira	Caixas de coleta, tremonhas, método de transporte e requisitos de armazenamento
Requisitos de segurança	Avaliação do perigo de poeira, normas aplicáveis e medidas de proteção exigidas
Preferências de controle	Controle manual ou automático, regulação do fluxo de ar e requisitos de monitoramento

Esses detalhes ajudam a estabelecer um layout de sistema adequado, configuração de equipamento e proposta técnica para a instalação de produção específica.



Discuta seu projeto de extração de poeira em uma fábrica de móveis de painel com a LUFMAX



A LUFMAX fornece sistemas centralizados de extração de pó para aplicações em marcenaria e fabricação de móveis. Cada projeto pode ser avaliado de acordo com o processo de produção, máquinas conectadas, demanda de fluxo de ar, layout da oficina e requisitos de manuseio de poeira.

Esteja você planejando uma nova fábrica de móveis de painel ou atualizando uma rede de coleta de pó existente, forneça sua lista de máquinas, layout de fábrica e requisitos de produção para ajudar a determinar a configuração apropriada de extração e filtragem.

Entre em contato com a LUFMAX para discutir um sistema de extração de pó adaptado à sua linha de produção de móveis de painel.
